FoundixⅡは、圧入に特化した作図機能・機械パーツを備えた、圧入施工図面専用のCADパッケージです。FoundixⅡ独自機能とAutoCADの持つ機能の融合により、基本的な操作の習得だけで、完成度の高い圧入施工図面が効率的に作成できます。
FoundixⅡで施工計画書を作成し、元請や発注者に対してCADによる正確で説得力のある施工図面を示すことで、好印象を与え、信頼感、交渉力がアップします。また、同時に業務の効率化と現場の好条件化を図ることができます。
圧入施工の為に開発されたFoundixⅡをぜひご活用ください。

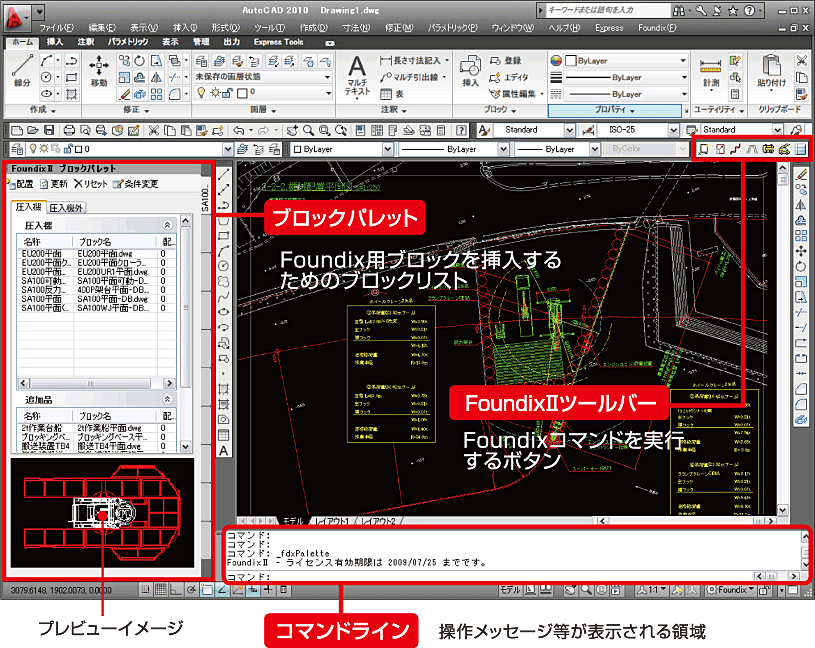

メイン画面

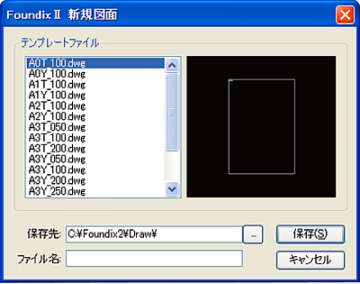

図面枠、尺度設定済みの新規図面作成
用紙や尺度などがあらかじめに設定されているテンプレートファイルをもとにして図面を新規作成できます。
■ テンプレートファイル例
A3Y_100.dwg ･･･ 用紙 A3横、尺度 1/100
A3T_200.dwg ･･･ 用紙 A3縦、尺度 1/200

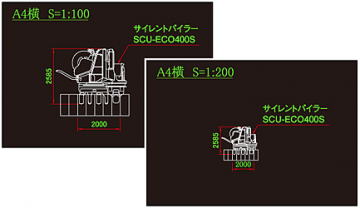

図面枠尺度の変更で各種項目も自動再設定
図面に挿入されている図面枠オブジェクトの尺度を変更すると、それに合わせ、文字高さや寸法倍率などが、新しい尺度に合わせた値に自動的に再設定されます。
■ 自動で再設定される項目
文字の高さ
線種尺度
寸法倍率
マルチ引出線尺度
グリッド
スナップ
現場条件にあった圧入機、周辺機器のリストアップ
現場に必要な条件を設定することで、ブロックパレットに圧入機、周辺機器のデータがリストアップされます。
ブロックパレットの操作

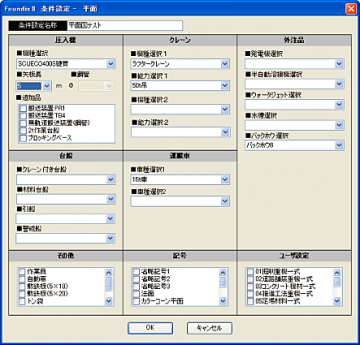

1.平面用または側断面用の条件設定ダイアログに、必要な機材を選択または数値入力します。
● 硬質地盤クリア工法対応機を選択した場合矢板長を指定すると、適応するケーシングがリストに追加されます。
● 鋼管またはジャイロパイラーを選択した場合、鋼管径を指定すると、クランプ幅が調整され、対応する反力架台、打ち下げ装置がリストに追加されます。

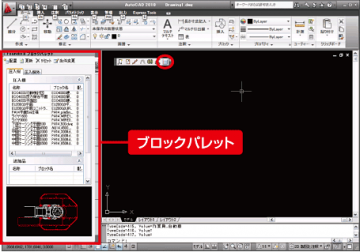

2.アイコンをクリックし、ブロックパレットを表示します。
3.ブロックパレットのリストからブロックを選択、配置ボタンをクリックします。

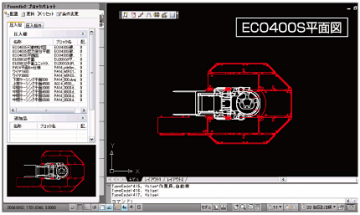

4.ブロックが配置され、リストの配置数が1つ増加します。
杭材の自動配置
杭材の種類、型式を選択し、法線または任意の点を指定することで自動的に杭材が連続配置されます。
杭材配置の操作
1.杭材の種類、型式を選択します。

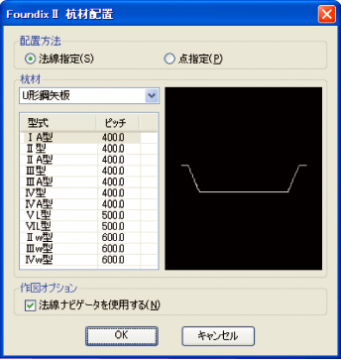

杭材配置ダイアログ
2.法線を指定します。
法線ナビゲータ機能
法線ナビゲータにより、杭材の型式に合ったコーナー施工に最適な法線が自動表示されます。
法線に平行に、スムーズな施工を可能とするナビ線が表示されます。選択されたナビ線を法線として杭材が配置されます。
詳細ブロック表示機能
簡易ブロック表示と詳細ブロック表示を切り替えることができます。
ダイナミックブロックに対応した機械配置シミュレーション
圧入機やクランプクレーン™などの圧入機材パーツはダイナミックブロックに対応し、CAD上で実機同様に動かすことができます。
また、ステージなどの取付状態をリストから選択することも可能で、高度な機械配置シミュレーションを行うことができます。
可動機能
実機と同じ可動範囲で、施工機械の動作シミュレーションができます。
可視機能
ステージ等の取付状態を選択リストから変更できます。
