油圧式杭圧入引抜機「サイレントパイラーⓇ」は、すでに地中に押し込まれて地球と一体化した完成杭をつかんで反力とし、その完成杭の上だけで圧入を完了させます(圧入原理と優位性参照)。GRBシステムⓇは、この完成杭から反力を得る圧入原理を応用した画期的な施工システムです。すべての機械装置を完成杭上で稼働させることにより、仮設桟橋や仮設道路など一切の仮設工事を不要とし、杭の搬送・建て込み・圧入など圧入施工の全工程を、杭の上だけで完結させることができる「仮設レス施工」を実現しました。
GRBⓇ(GIKEN Reaction Base)システムとは

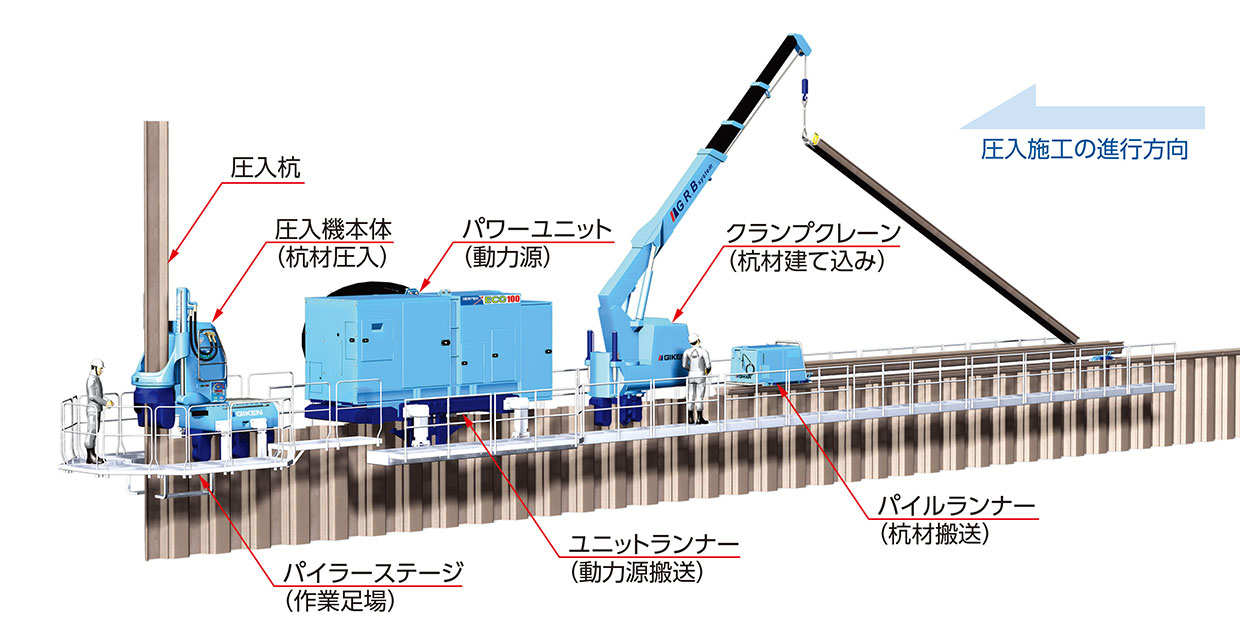

GRBシステムⓇの基本構成
![GRBシステムの基本構成](https://www.giken.com/ja/wp-content/uploads/GRBsystem.jpg)
GRBシステムの基本構成は、圧入杭を地中に押し込む圧入機本体を先頭に、油圧動力源であるパワーユニットとそれを移動させるユニットランナーⓇ、杭を建て込むクランプクレーンⓇ、作業基地から杭を搬送するパイルランナーⓇで構成されます。
GRBシステムでは、全ての機械装置が杭をつかんで自立しているため、転倒の危険性は無く安全で、工事の影響範囲は杭上の機械幅のみにまで抑えられ、工事にかかわる多様な制約条件を克服できます。水上、傾斜地、不整地、狭隘地、低空頭地でも、仮設桟橋や仮設道路など一切の仮設工事を不要とし、本来の目的である本体工事だけを効率的に行えます。このGRBシステムを活用する施工法は「ノンステージング工法」として実用化しており、様々な工事で活躍しています。
![他工法](https://www.giken.com/ja/wp-content/uploads/grb-2-640x596.jpg)
他工法
![GRBシステム(ノンステージング工法)](https://www.giken.com/ja/wp-content/uploads/grb-1-640x597.jpg)
GRBシステムⓇ(ノンステージング工法)
様々な条件下での施工が可能に
![水上](https://www.giken.com/ja/wp-content/uploads/grb-3-640x426.jpg)
水上
![傾斜地](https://www.giken.com/ja/wp-content/uploads/grb-6-640x427.jpg)
傾斜地
![空頭制限下](https://www.giken.com/ja/wp-content/uploads/grb_under_bridge-640x429.jpg)
空頭制限下
![狭隘地](https://www.giken.com/ja/wp-content/uploads/grb-5-640x427.jpg)
狭隘地
適用例
福岡県北九州市八幡西区西折尾町
大型機械が進入できない鉄道の近く、かつ傾斜地での施工をGRBシステムⓇによって克服。鉄道の運行を妨げることなく切土擁壁を構築。
