硬質地盤での施⼯効率を⾼めた新型機 「サイレントパイラーF302」8⽉発売

900 ㎜幅ハット形鋼⽮板対応「F301」の後継機

2024.4.25 ニュースリリース

株式会社技研製作所(本社:⾼知市、代表取締役社⻑CEO:⼤平厚)は、硬質地盤での施⼯効率を⾼めるフライホイール式パイルオーガ※1を標準搭載し、トルクの伝達効率を⾼めるように機体を改良した新型の複合式圧⼊機「サイレントパイラー F302」の販売を2024年8⽉から開始します。本機は900 ㎜幅ハット形鋼⽮板対応機「F301」の後継機です。

パイルオーガを搭載し、杭圧⼊とオーガ掘削を連動させ、硬質地盤への圧⼊施⼯を実現した「硬質地盤クリア⼯法」の採⽤は、国内・海外とも増加傾向にあります。しかし従来機に標準搭載されているパイルオーガはN 値(地盤の硬さ)の上昇に伴い掘削効率が低下することが課題でした。新型機の最⼤トルクは従来機に⽐べ約2.7 倍アップ※2。硬くて掘削しづらい地盤に遭遇した際もオーガ回転速度の急落を防⽌します。従来機より安定したオーガ回転を維持できることに加え、トルクアップに対する機体の適応性を⾼めた結果、掘削速度も向上しています。

近年、激甚化する⾃然災害の影響により、防災・減災、災害復旧⼯事の全国的な需要が⾼まっており、施⼯性・構造信頼性・経済性に優れ、本設構造物として⽤いられるハット形鋼⽮板の採⽤数も増加しています。新型機の市場投⼊によりその需要に応えるとともに、強靭なインフラの構築に貢献してまいります。

※1 油圧モーターの動⼒を伝える回転軸に重りを組み込むフライホイール機構の新型パイルオーガ。重りによる回転の慣性モーメントを利⽤してトルクを増強します。
※2 ⼀定条件下での最⼤トルク

新型機「サイレントパイラー F302」


■「硬質地盤クリア⼯法」とは

「サイレントパイラー」にパイルオーガを装着し、圧⼊とオーガ掘削を連動させた独⾃の「芯抜き理論」で硬質地盤に鋼⽮板を圧⼊する⼯法です。⽟⽯混りの砂礫層や岩盤などにも圧⼊できます。
杭圧⼊と地盤掘削を1台の機械で⾏えるうえ、他⼯法で必要となる地盤を砂に置き換える作業が不要。⼯期・⼯費を縮減でき、極めて効率の良い施⼯が可能です。掘削を最⼩限に抑えられることから排⼟量は少なく、周辺地盤を乱さずに強い⽀持⼒を持った完成杭を構築できます。

■複合式圧⼊機とは

チャック※1、チャックフレーム※2、アタッチメントの換装により「単独圧⼊」、「ウォータージェット併⽤圧⼊」、「硬質地盤圧⼊」の3 種類の施⼯⽅法を選択することができる杭圧⼊引抜機です。1 台で様々な現場条件と施⼯環境に対応することができ、現場稼働率がアップします。

※1 圧⼊する杭をつかむ部位
※2 チャックの上下動を⾏うための部位

■ハット形鋼⽮板とは

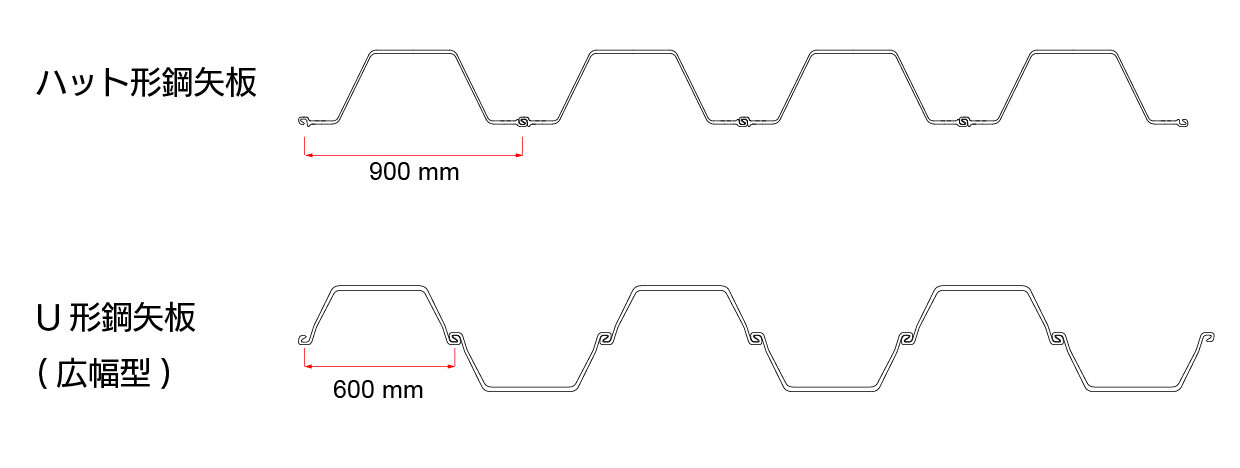

本設構造物として幅広い適⽤を⽬指し開発された鋼⽮板です。ハット形鋼⽮板の有効幅は900 ㎜と⼤断⾯でありながら優れた施⼯性と構造信頼性を有しています。U 形鋼⽮板600 ㎜幅と⽐べて施⼯枚数が減ることで材料費・施⼯費を削減でき、経済性も優れています。

■新型機の主な特徴

【フライホイール式パイルオーガで施⼯効率アップ】
油圧モーターの動⼒を伝える回転軸に重りを組み込む、フライホイール機構のパイルオーガを標準搭載しました。
重りによる回転の慣性モーメントを利⽤してトルクを増強することで、最⼤値は従来機が50kN・m だったところ138kN・mに⼤幅アップしました。

※ ⼀定条件下での最⼤トルク

【機体を改良し、トルクアップの効果を最⼤限に発揮】
新型機はリーダーマストの旋回ロックとチャックの回転ロックを強化し、オーガ掘削時に圧⼊機本体の姿勢をしっかりと固定。強固な反⼒基盤に⽀えられたことで回転トルクがしっかりと伝わり、⾼い掘削能⼒と施⼯精度を実現します。

※ 圧⼊杭の上下打ち抜きのガイドや左右位置の決定を⾏う部位

チャック回転ロックの強化

【「PPTS ⾃動運転」時の効率アップ】
新型機は、最適⾃動圧⼊を可能にする当社システム「PPTS⾃動運転」(オプション)に対応しています。圧⼊中に⾃動取得できるデータから、圧⼊・引抜速度や圧⼊・引抜ストロークなどの圧⼊条件をリアルタイムで最適化し、⾃動圧⼊する機能です。新型機のパイルオーガは、ケーシングの連結⽅法を改善。連結部でのチャック把持も可能とし、⾃動運転時の効率化を図りました。

【液晶型多機能モニターを搭載し、視認性アップ】
視認性の⾼い液晶モニターを搭載し、オペレータが杭の先端に注⼒できるよう最適な情報を提供します。

【新開発のキャッチアームを採⽤】
単独仕様のチャックには新開発のキャッチアームを採⽤。可動式のキャッチアームがハット形鋼⽮板の建込みをサポートし、作業員の安全性向上と省⼒化が図れます。

■基本性能

<圧入機本体>

適⽤杭材ハット形鋼⽮板900 ㎜
圧⼊⼒1,000 kN (単独圧⼊・ウォータージェット併⽤圧⼊)
800 kN (硬質地盤圧⼊)
引抜⼒1,200 kN (単独圧⼊・ウォータージェット併⽤圧⼊)
900 kN (硬質地盤圧⼊)

<フライホイール式パイルオーガ(PA26)> 【特許第6997534 号】

オーガトルク48 kN・m
最⼤慣性トルク90 kN・m
最⼤トルク138 kN・m
回転数10〜30 min-1

※ ⼀定条件下での最⼤トルク

<パワーユニット>
EU300L5
(オフロード法2014 年規制及び欧州5 次排出ガス規制対応)


■技研グループ概要
「圧入原理」を世界に先駆け実用化した杭圧入引抜機「サイレントパイラー」を製造開発し、その優位性を生かしたソリューションを提案・実践しています。無振動・無騒音、省スペース・仮設レス、地震や津波、洪水に耐える粘り強いインフラの急速構築――。圧入技術が提供するオンリーワンの価値は、世界の建設課題の解決や国土防災に貢献しており、採用実績は40以上の国と地域に広がっています。


【製品に関するお問い合わせ先】
株式会社技研製作所 圧⼊機械事業部 コンサルティング・セールス課
⾼知本社/⾼知県⾼知市布師⽥3948 番地1
TEL︓088-846-2947(平⽇8︓00〜17︓00)

【本件に関するお問い合わせ先】
株式会社技研製作所
高知本社/高知県高知市布師田3948番地1
TEL:088-846-6783(平日8:00~17:00) 広報担当:林
