株式会社技研製作所（本社:高知市、代表取締役社長:北村精男）は、「ジャイロプレス工法」に対応した無公害型の回転切削圧入機の新型機として、「サイレントパイラー F301-G1000」「サイレントパイラー F401-G1200」、「サイレントパイラー F501-G1500」の3機種を開発しました。
F301-G1000
F401-G1200
F501-G1500
当該3機種は、先端ビット付き鋼管杭により鉄筋コンクリートなどの障害物を打ち抜き、既設構造物を撤去することなく機能の再生・強化ができる「ジャイロプレス工法」に対応した回転切削圧入機です。
従来機と比較し、F301-G1000は大幅な軽量化とコンパクト化を実現、F401-G1200は1台で需要の多い鋼管杭径に幅広く対応、F501-G1500は高い回転トルクと回転スピードを発揮できるハイスペック機です。
また、すべての機種が「Ｆシリーズ」の共通設計コンセプトである「モジュール化設計」と最新の制御システムを導入し、構成部品の信頼性と耐久性の向上を達成しています。さらに、圧入情報や機械情報などをリアルタイムに把握できる圧入情報端末をはじめ、位置情報・メンテナンス情報・稼動情報を自動的に専用のサーバーに蓄積し遠隔管理できる「新 GIKEN IT システム」を標準搭載、優れた機械性能を効率よく安定して発揮することができます。
サイレントパイラーの最新モデルは、新しい3機種の誕生とすでに開発済みの⼤口径ジャイロパイラーGRV2540で、インプラント構造による粘り強い構造物を合理的、効率的に構築するための幅広いラインナップが揃いました。
これらの圧⼊機により、世界的に喫緊の課題である地震、津波、洪水、地すべりなどに備える防災インフラの構築はもとより、地球環境と文明社会の共生を図る未来志向の都市再生整備においても絶対的に不可⽋な技術である「インプラント工法」のグローバル展開をより一層強力に推し進めていきます。
基本性能

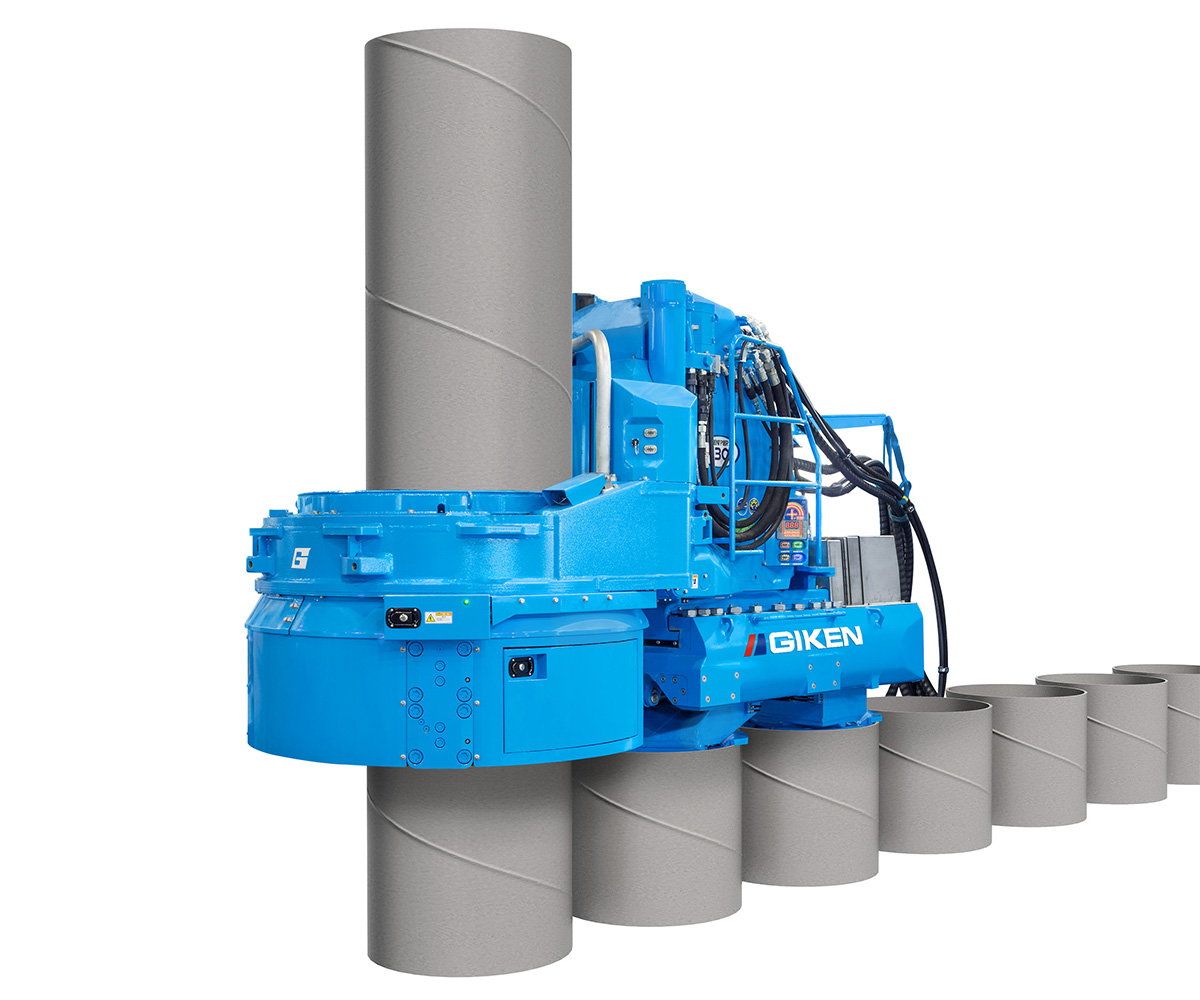

F301-G1000
| 適用杭材: | 鋼管杭 φ600、800、1000mm 鋼管矢板 φ600、800mm |
|---|---|
| 最大圧入力: | 800 kN |
| 最大引抜力: | 850 kN |
| 最大回転トルク: | 600 kN・m |
| 最大回転スピード: | 10.0 min-1 |
| 主な特長: | 従来機GRV1026（φ1000仕様時質量：33.3ｔ）に比べ、大幅な軽量化（同：17.2t）を実現し、20tトレーラー1台での運搬が可能。現場での組立て作業が不要なため、工期の短縮が図れます。 |

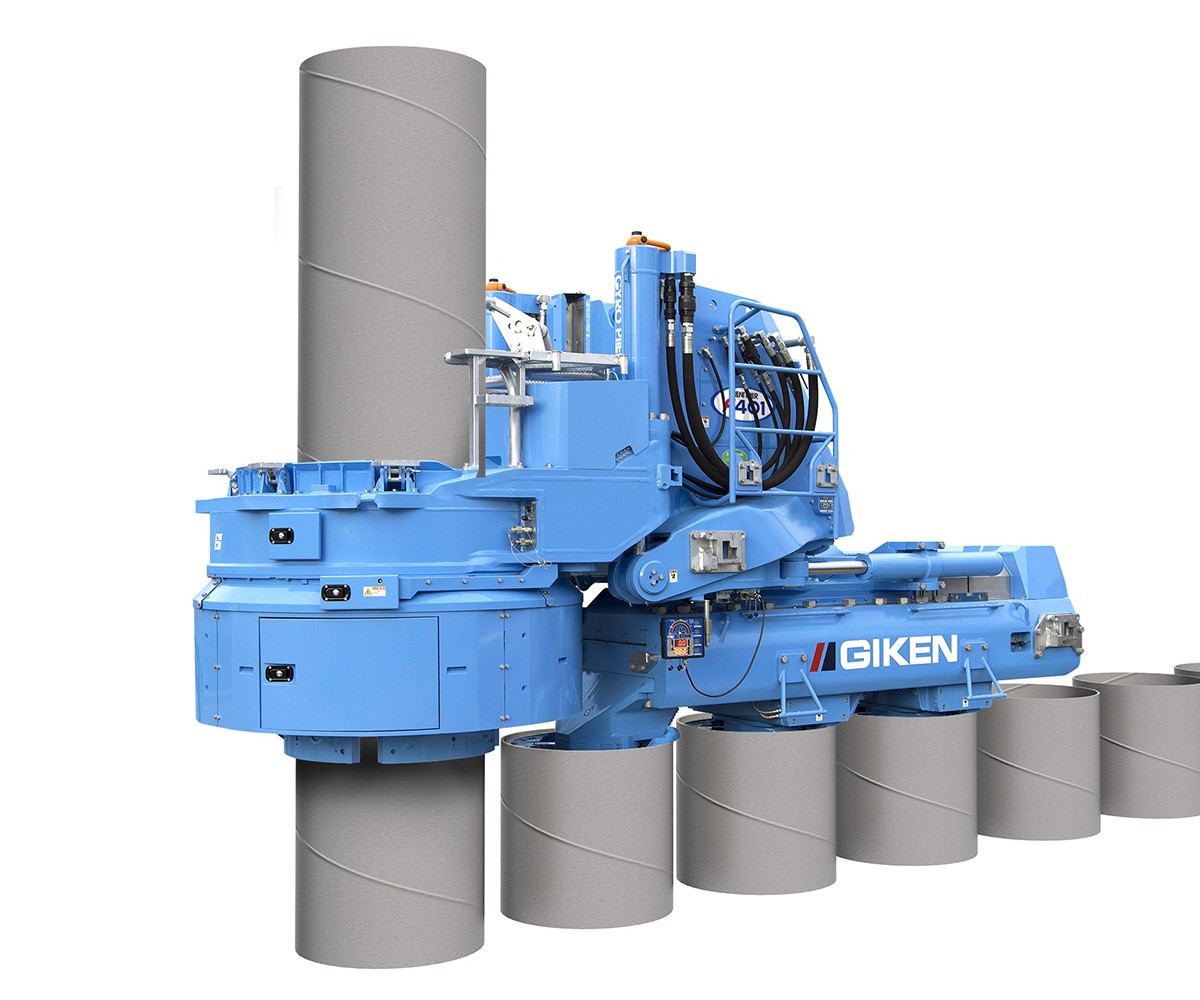

F401-G1200
| 適用杭材: | 鋼管杭 φ800、1000、1200mm 鋼管矢板 φ800、1000mm |
|---|---|
| 最大圧入力: | 2000 kN |
| 最大引抜力: | 2200 kN |
| 最大回転トルク: | 1050 kN・m |
| 最大回転スピード: | 11.0 min-1 |
| 主な特長: | 需要の多い杭径に幅広く対応。一部のパーツを交換するだけで3種類の杭径に対応でき、杭間のピッチ調整も容易なため、現場での施工性が向上します。 |

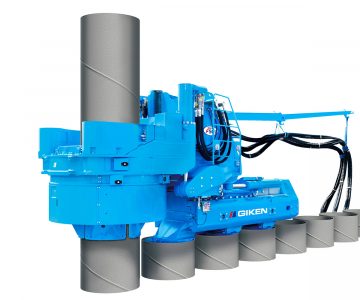

F501-G1500
| 適用杭材: | 鋼管杭 φ1200、1500mm 鋼管矢板 φ1200、1500mm |
|---|---|
| 最大圧入力: | 4000 kN |
| 最大引抜力: | 4500 kN |
| 最大回転トルク: | 2500 kN・m |
| 最大回転スピード: | 11.0 min-1 |
| 主な特長: | 高い回転トルクと回転スピードを発揮できるハイスペック機。地盤条件に合わせ回転トルクとスピードの調整で、より長尺な杭を急速に施工できます。 |

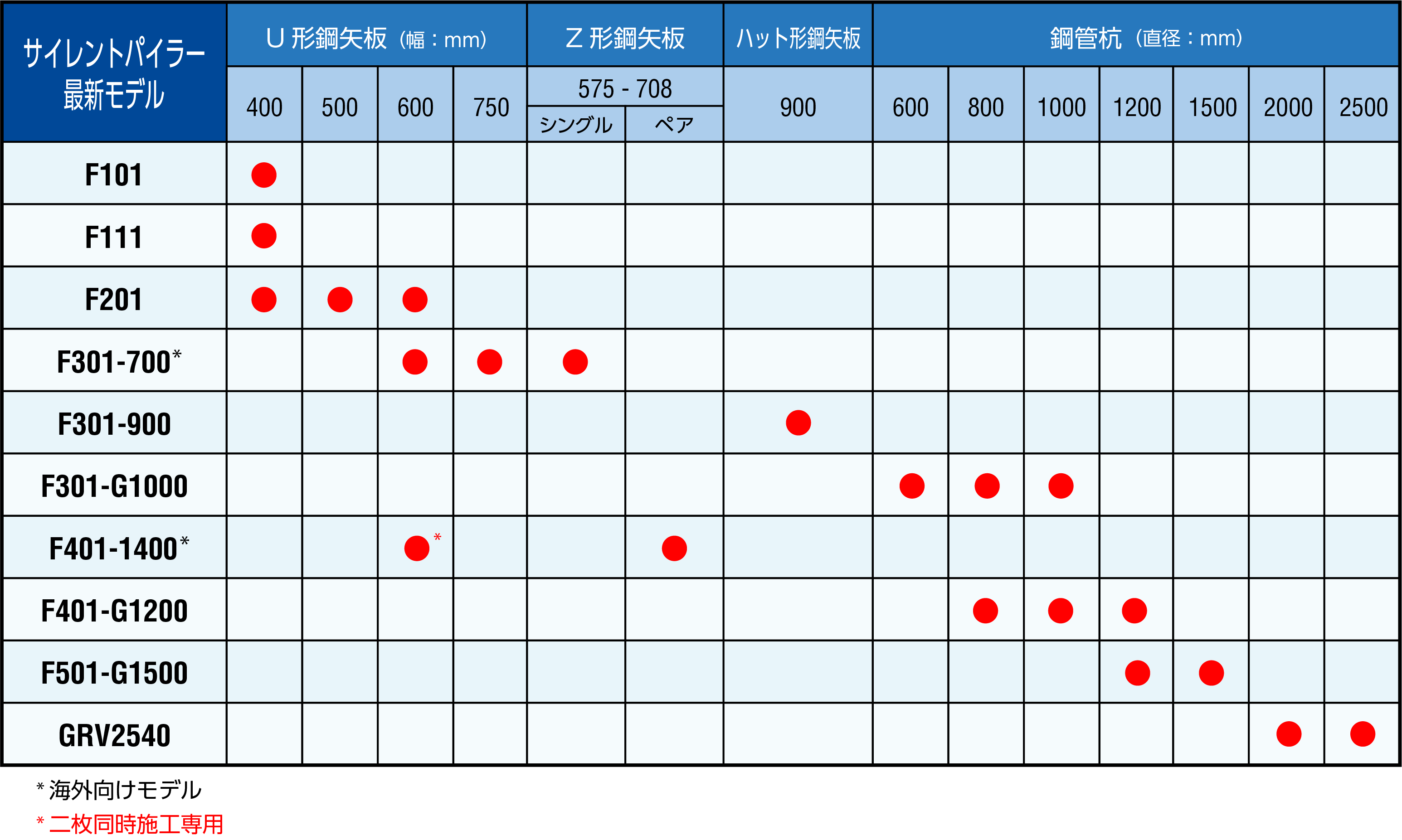

サイレントパイラー最新モデルの機種別適用杭材
以上
お問い合わせ先：株式会社技研製作所 経営戦略部 情報企画課 Tel. 088-846-6783
GKN16NW007JA
※「ジャイロプレス工法」は株式会社技研製作所と新日鐵住金株式会社の日本国内における登録商標です。
