標準施工手順

機械配置

圧入工法は圧入機本体とパワーユニットのほか、抗材を圧入機本体に建て込むためのクレーンが1台あれば施工できます。

機械およびその配置は現場条件によって異なります。

機械配置 平面図
機械配置 側面図
圧入工程

圧入機本体を前に移動させる工程を「自走」と言います。ここでは、自走を含めた一連の圧入工程をCGアニメーションでご覧ください。

圧入工程

初期圧入工程

既設杭のない状態から圧入施工を始めるには、「反力架台」を用いて「初期反力杭」を施工します。

初期圧入工程 1

圧入機本体と反力架台を水平に設置

初期圧入工程 2

反力架台に土質条件と杭長に応じた反力ウェイトを積載

初期圧入工程 3

反力架台上の総質量を反力として最初の杭を圧入

初期圧入工程 4

自走させ圧入を終えた杭を反力杭としてつかみ、反力を増強

初期圧入工程 5

圧入機本体が初期反力杭の上に移動するまで杭を圧入施工

初期圧入工程 6

反力ウェイトと反力架台を撤去し、初期圧入完了

後退自走手順

圧入完了地点で圧入機を直接撤去できない場合、自走装置を使用して撤去可能な位置まで後退自走を行います。

後退自走手順 部位名称
後退自走手順 1

自走装置とストッパーを装着

後退自走手順 2

クランプを開き、マストを上昇

後退自走手順 3

サドルを後退

"後退自走手順 4

マストを下降させ、杭をつかむ

後退自走手順 5

自走装置を開いて上昇

後退自走手順 6

マストを後退

後退自走手順 7

チャックを下降させ、杭をつかんで完了

前進自走手順

圧入開始地点に圧入機を直接設置できない場合、自走装置を使用して圧入開始地点まで前進自走を行います。

前進自走手順 部位名称
前進自走手順 1

自走装置とストッパーを装着

前進自走手順 2

自走装置を開いて上昇

前進自走手順 3

マストを前進

進自走手順 4

チャックを下降させ、杭をつかむ

前進自走手順 5

クランプを開き、マストを上昇

前進自走手順 6

サドルを前進

前進自走手順 7

マストを下降させ、杭をつかんで完了

施工性

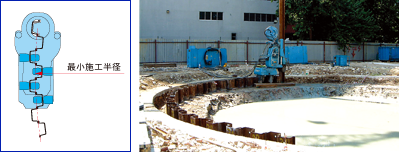

カーブ施工

圧入機本体には、チャック回転、マスト旋回、クランプ左右のメカニズムが備わっており、カーブや複雑な計画法線にも対応することができます。最小施工半径は、杭材および圧入機の仕様によって異なります。

カーブ施工
コーナー施工

圧入機(Uパイラー)本体には、同位置から進行方向と直角に左右各2枚づつ計4枚の鋼矢板を圧入および引き抜き可能な「コーナーフォー(C4)」機構が標準装備されています。圧入機本体の位置を変えずに、コーナーを曲がった進行方向に2枚目(図のL2、R2)まで圧入し、方向転換時の反力杭としてその後ろ側(進行方向と反対側)にも2枚まで施工できます。このコーナーフォー機構によって、市街地での建築工事や狭小な現場でも、安全かつ効率的に締切工や立坑建設を行うことができます。

コーナー施工
