鋼管杭連続壁により仮締切り

2022.10.4 その他

 止水壁

鋼管杭連続壁により仮締切り
神奈川県 横浜市


・既設水管橋の橋脚基礎を撤去するための仮締切り
・上空に高圧線があり、空頭制限下での施工が可能な低空頭仕様のジャイロパイラーを使用。
・換算N値120程度の泥岩に対して、回転切削圧入にて鋼管杭を施工。
・鋼管杭の両側に小口径鋼管を回転圧入したのち、専用モルタルジャケットを杭間に設置。その後、モルタルを充填することにより止水性を確保。

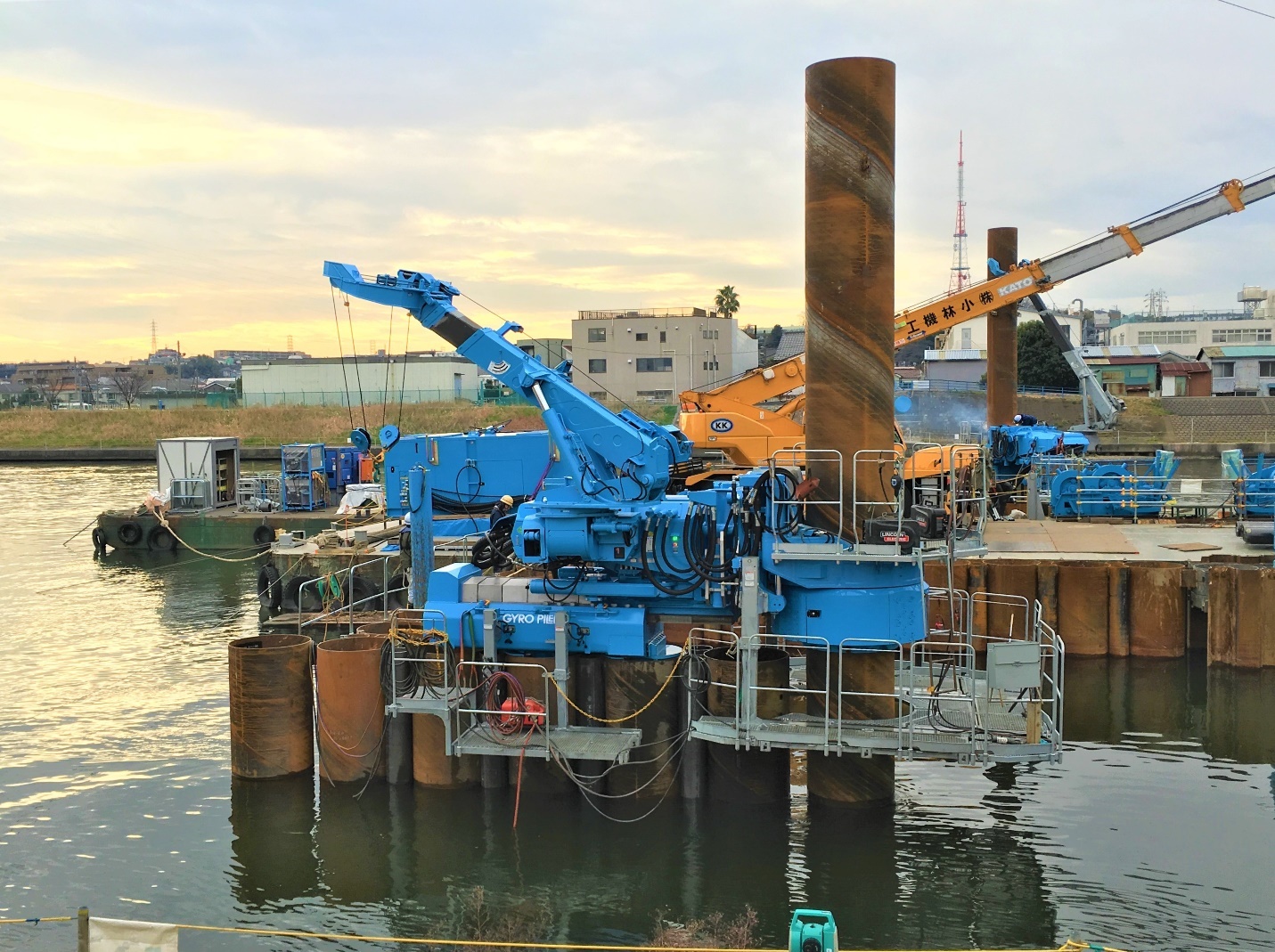

回転切削圧入(ジャイロプレス工法

掘削後止水状況

止水(専用モルタルジャケット)

施工機械ジャイロパイラー(GRAL1015)
材料鋼管杭 杭径1000mm 板厚12mm 杭長13.0/15.0m 1本物/1~2箇所継ぎ 施工本数68本
小口径鋼管 杭径318.5mm 板厚10.3mm 管長13.0/15.0m 1箇所継ぎ 施工本数136本

施工平面図・側面図

施工平面図

施工側面図

土質柱状図


引用元:圧入工法設計・施工指針 2020 年版【参考資料】(発行/国際圧入学会)
