桟橋 基礎
仮設桟橋の基礎杭
東京都 中央区
概要・特長
・水門の耐震補強工事に必要な仮設桟橋の基礎杭
・既設水門と橋梁、民地に囲まれた水上において、近隣の居住施設に対する影響を考慮する必要があった。このため、低振動・低騒音の回転切削圧入を採用。
・スキップロック工法Ⓡによる飛び杭施工（杭間隔を杭芯間で2.5D※確保）
※D：鋼管杭の直径（mm）

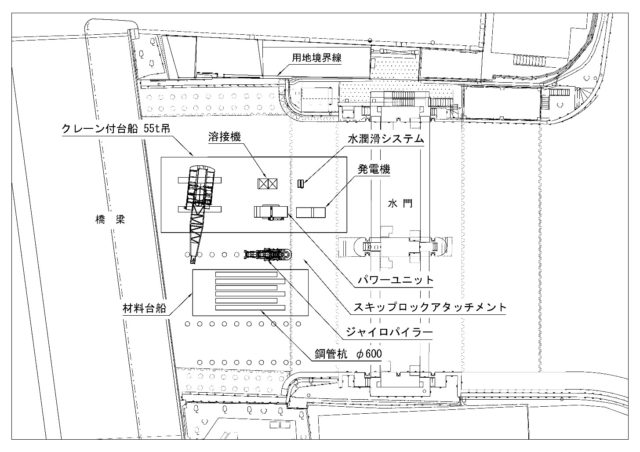

スキップロックアタッチメントを用いた回転切削圧入（ジャイロプレス工法Ⓡ）
桟橋杭の施工状況
完成した桟橋
| 施工機械 | ジャイロパイラーⓇ（GRV0615） |
|---|---|
| 材料 | 鋼管杭 杭径600mm 板厚9mm 杭長17.0m 2～3箇所継ぎ 施工本数23本 |
断面図
土質柱状図
引用元：圧入工法設計・施工指針 2020 年版【参考資料】（発行／国際圧入学会）
