建築基礎 地下駐輪場・駐車場
稼ぐ耐震構造基礎式オフィスビル
東京都 港区
工事の特長
・ビルの耐震構造基礎を兼ねた地下駐輪・駐車場(稼ぐ耐震構造基礎式オフィスビル)。
・地上建築物(地上9階、建築高さ45m)の基礎と、機械式駐輪・駐車場の地下連続壁を兼ねた構造物を構築。
・H形鋼を硬質地盤(最大換算N値=95)へ圧入施工。
・地下駐車場(2基)および駐輪場(1基)を配置することで、各100台規模の駐輪・駐車施設を設置。
・低振動・低騒音で周辺環境に配慮した施工を実施。
![](https://www.giken.com/ja/wp-content/uploads/field_image193.jpeg)
建築物の外観
![](https://www.giken.com/ja/wp-content/uploads/field_image191-re.jpg)

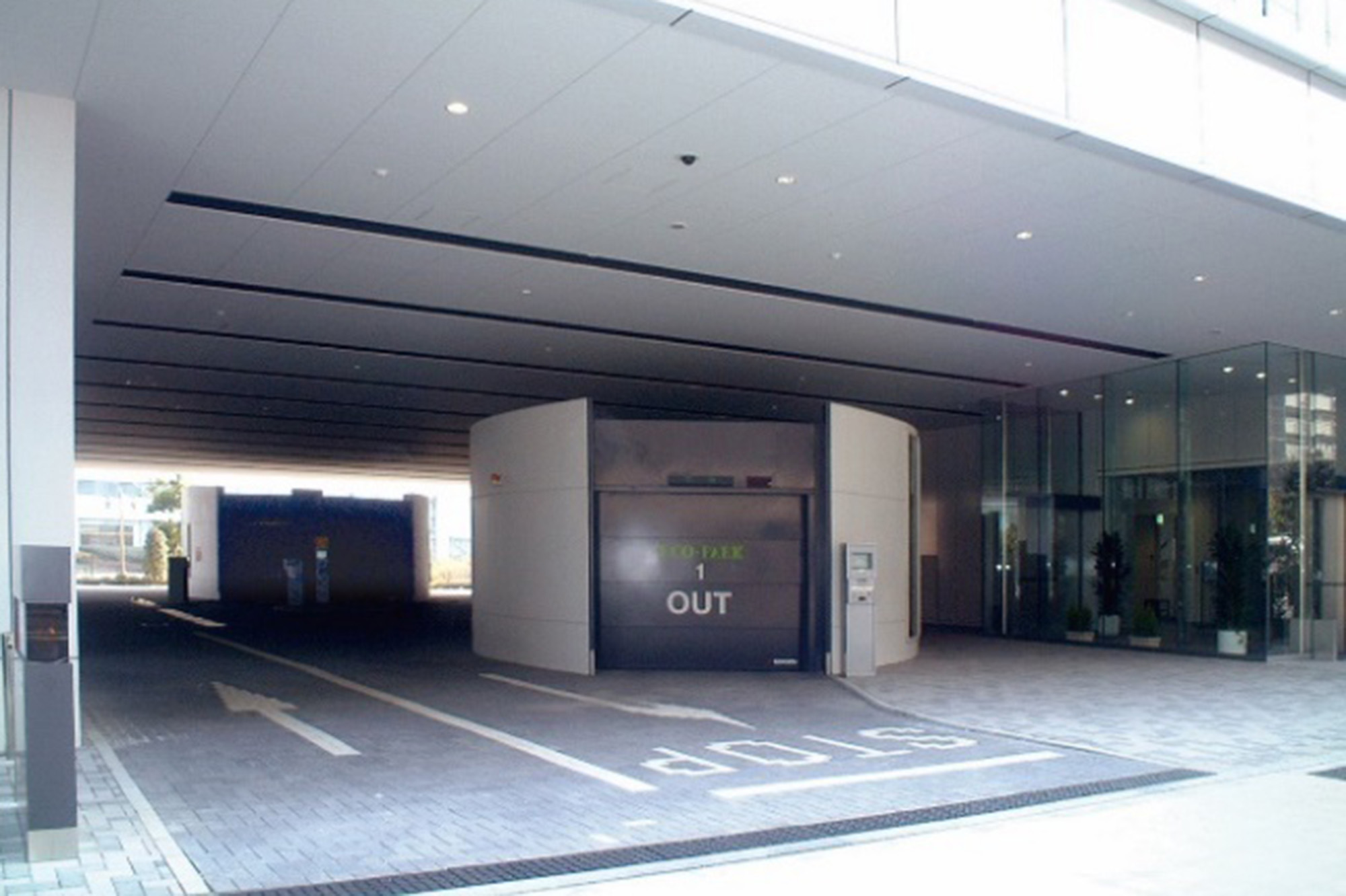

地下駐車場
![](https://www.giken.com/ja/wp-content/uploads/field_image190.jpeg)

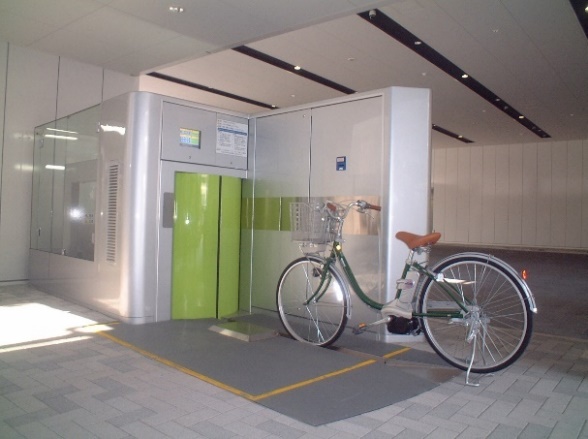

地下駐輪場
![](https://www.giken.com/ja/wp-content/uploads/field_image195.jpeg)

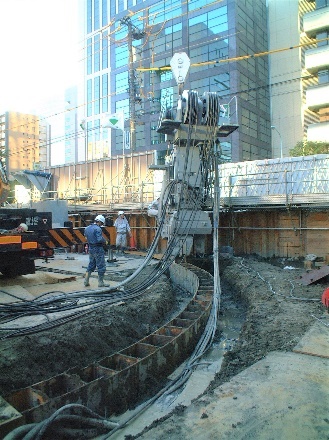

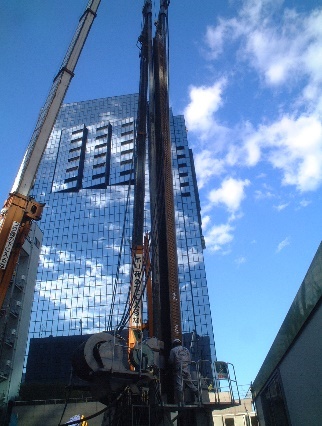

施工状況
![](https://www.giken.com/ja/wp-content/uploads/field_image196.jpeg)
施工状況
![](https://www.giken.com/ja/wp-content/uploads/field_image197.jpeg)

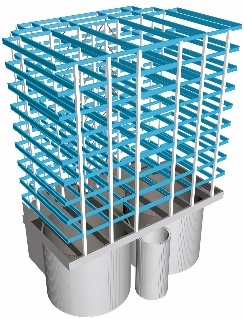

躯体パース
施工機械 | サイレントパイラーⓇ (SCH150 硬質地盤対応機) |
---|---|
材料 | H形鋼 H-388×402×15×15型 矢板長13.0~18.2m 施工枚数479枚 |
計画平面図・基礎構造図
![](https://www.giken.com/ja/wp-content/uploads/field_image200-640x452.jpeg)
計画平面図
![](https://www.giken.com/ja/wp-content/uploads/field_image201-640x534.jpeg)

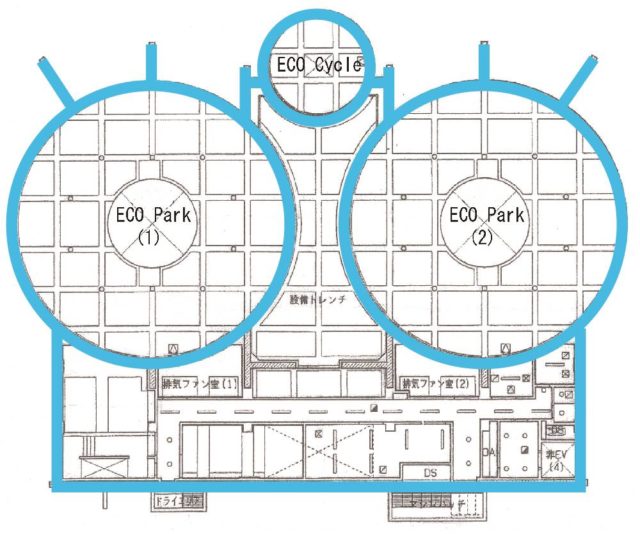

基礎構造図

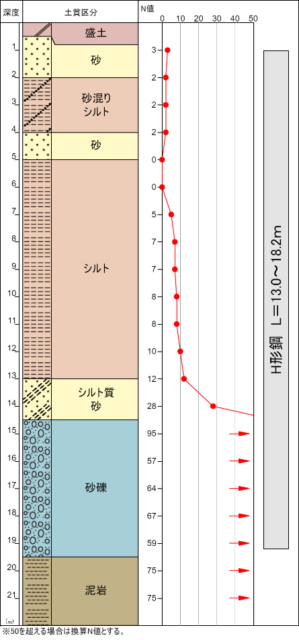

土質柱状図
![](https://www.giken.com/ja/wp-content/uploads/field_image197-299x640.png)
引用元:圧入工法設計・施工指針 2020 年版【参考資料】(発行/国際圧入学会)
