海岸 防災 復旧
防潮堤の基礎杭
岩手県 釜石市
概要・特長
・防潮堤の新設（災害復旧工事）。
・防潮堤（胸壁）の基礎として鋼管杭を施工（インプラント胸壁）。
・工場およびオイルターミナルに近接した港湾との狭隘地での施工。コンパクトな機械かつ低振動・低騒音な回転切削圧入により、周辺環境に配慮した施工を実現。
・回転切削圧入により、換算Ｎ値214の粘板岩へ鋼管杭を貫入。
・スキップロック工法Ⓡによる飛び杭施工（杭間隔を杭芯間で2.5D※確保） ※D：鋼管杭の直径（mm）

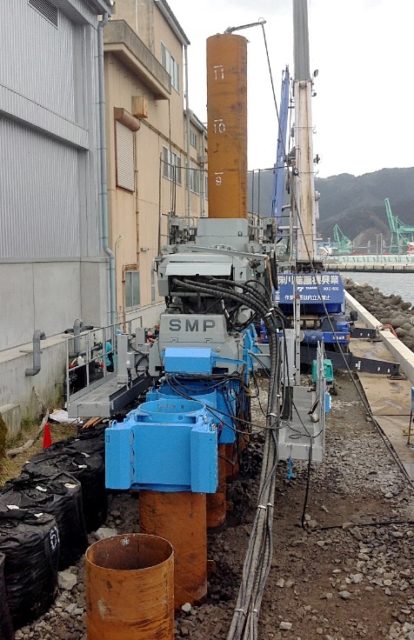

スキップロックアタッチメントを用いた回転切削圧入（ジャイロプレス工法Ⓡ）
圧入施工時の側面図
| 施工機械 | ジャイロパイラーⓇ（GRAL1015）、パイルランナーⓇ、スキップロックアタッチメント |
|---|---|
| 材料 | 鋼管杭 杭径800mm 板厚9~19mm 杭長10.5～17.0m 1本物／1箇所継ぎ 施工本数250本 |
施工平面図
一般構造図
土質柱状図
引用元：圧入工法設計・施工指針 2020 年版【参考資料】（発行／国際圧入学会）
