桟橋式岸壁の補強
宮城県 塩釜市
概要・特長
・既存の桟橋式岸壁の改修（桟橋の基礎杭を増設）
・捨石層を貫通して施工可能な回転切削圧入を採用。
・既存桟橋の護岸部にひび割れ等の損傷が確認され、大型の重機類の使用が困難であったため、GRBシステムⓇ （ノンステージング工法）を採用。
・スキップロック工法Ⓡによる飛び杭施工（杭間隔を杭芯間で2.5D※確保） ※D：鋼管杭の直径（mm）

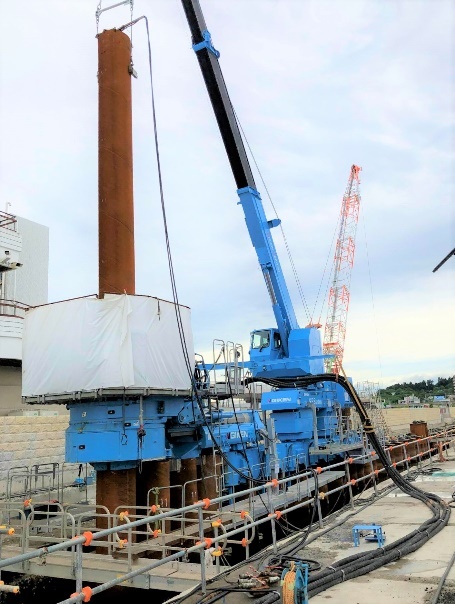

現場全景（標準施工）
ノンステージングシステム
桟橋断面図
| 施工機械 | ジャイロパイラーⓇ（F401-G1200）、クランプクレーンⓇ、パイルランナーⓇ、スキップロックアタッチメント |
|---|---|
| 材料 | 鋼管杭 杭径800mm 板厚9mm 杭長7.5～11.0m 1箇所継ぎ 施工本数144本 |
施工平面図
施工側面図
土質柱状図
引用元：圧入工法設計・施工指針 2020 年版【参考資料】（発行／国際圧入学会）
