河川
堤防の液状化対策
岡山県 倉敷市
概要・特長
・液状化による堤体沈下を抑制するため、堤体法尻に鋼管杭を設置して補強。
・河川堤防と民家に挟まれた狭隘地において、コンパクトな機械で施工。
・低振動・低騒音の回転切削圧入による鋼管杭の施工により、周辺環境(家屋)に配慮。
![](https://www.giken.com/ja/wp-content/uploads/field_image139-scaled-e1666419506910.jpeg)
回転切削圧入(ジャイロプレス工法Ⓡ)
![](https://www.giken.com/ja/wp-content/uploads/field_image141.jpeg)
施工状況
![](https://www.giken.com/ja/wp-content/uploads/field_image142-481x640.jpeg)
施工機械 | ジャイロパイラーⓇ(GRV1226) |
---|---|
材料 | 鋼管杭 杭径1000mm 板厚10/15mm 杭長20.5m 1箇所継ぎ 施工本数87本 |
施工平面図
![](https://www.giken.com/ja/wp-content/uploads/field_image143.jpeg)
施工断面図
![](https://www.giken.com/ja/wp-content/uploads/field_image144.png)

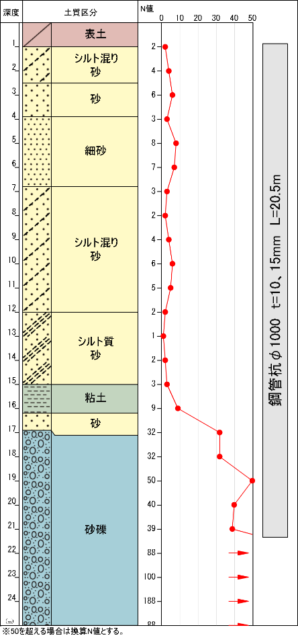

土質柱状図
![](https://www.giken.com/ja/wp-content/uploads/field_image140-298x640.png)
引用元:圧入工法設計・施工指針 2020 年版【参考資料】(発行/国際圧入学会)
