土留め壁
硬質地盤における土留め
島根県 益田市
概要・特長
・道路橋梁の下部工を新設するための土留め。
・一軸圧縮強度170Mpa程度の硬質片岩に対して、オーガー併用圧入により長尺な鋼矢板を施工。
・複数台(2台)施工により工期を短縮。
![](https://www.giken.com/ja/wp-content/uploads/field_image217.jpeg)

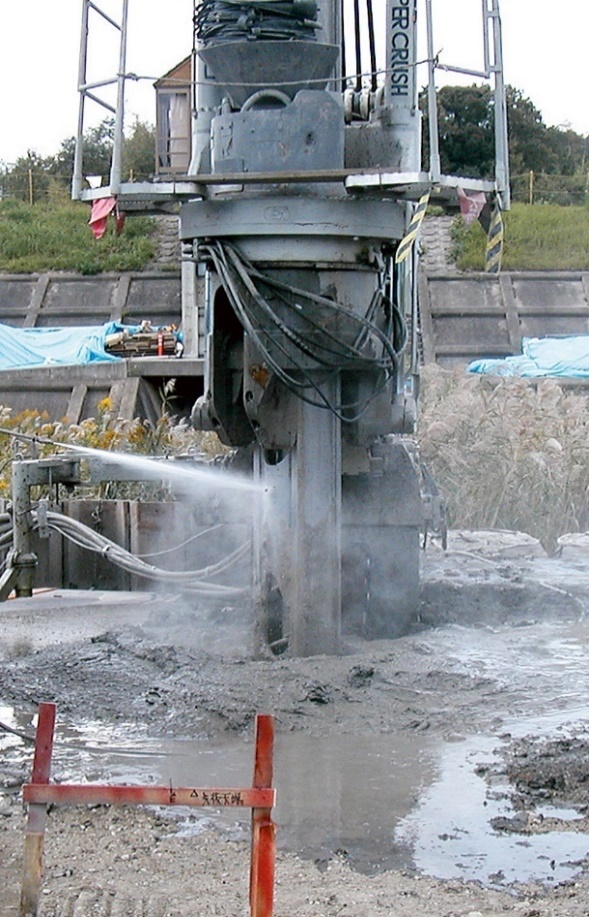

鋼矢板圧入(オーガー併用圧入)
![](https://www.giken.com/ja/wp-content/uploads/field_image218.jpeg)

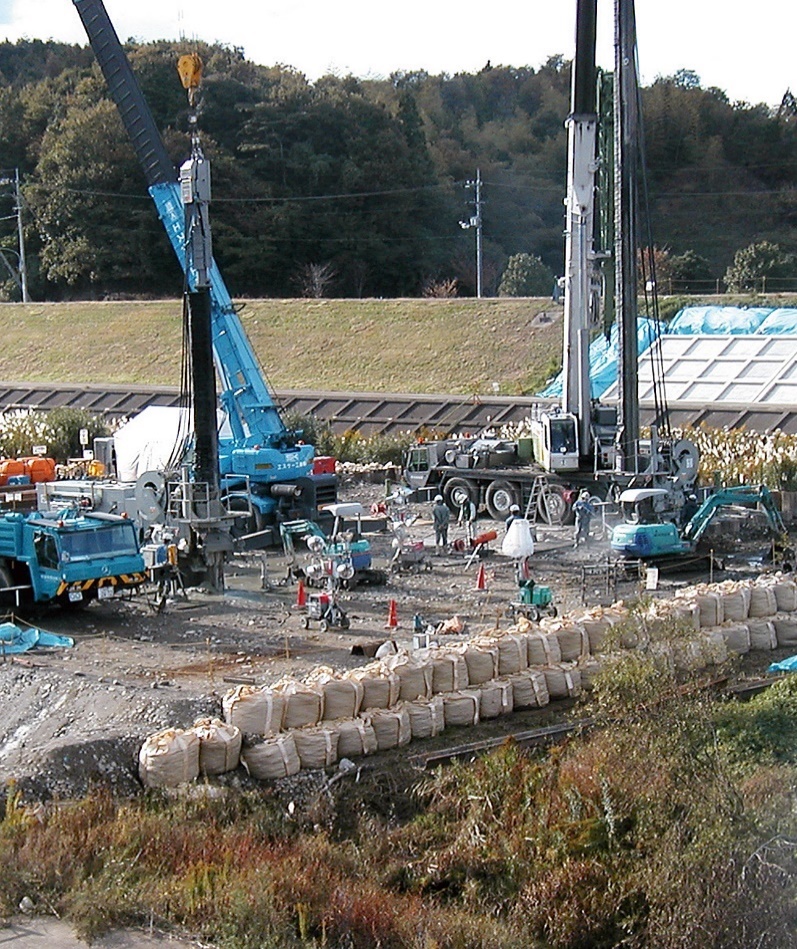

施工状況
![](https://www.giken.com/ja/wp-content/uploads/field_image220.jpeg)

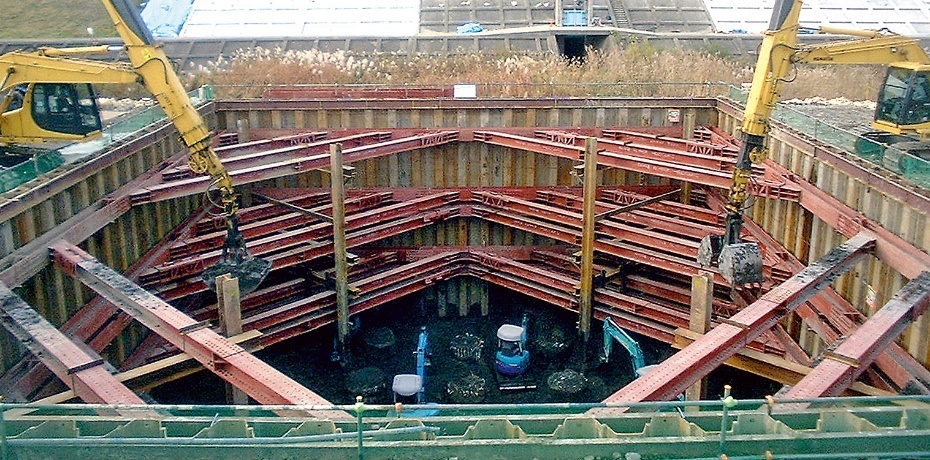

掘削後の土留め内
施工機械 | スーパークラッシュⓇ SCU-400M × 2台 |
---|---|
材料 | 鋼矢板 ⅤL型 矢板長18.0~21.0m 1箇所継ぎ 施工枚数192枚 |
施工平面図・側面図
![](https://www.giken.com/ja/wp-content/uploads/field_image221.jpg)

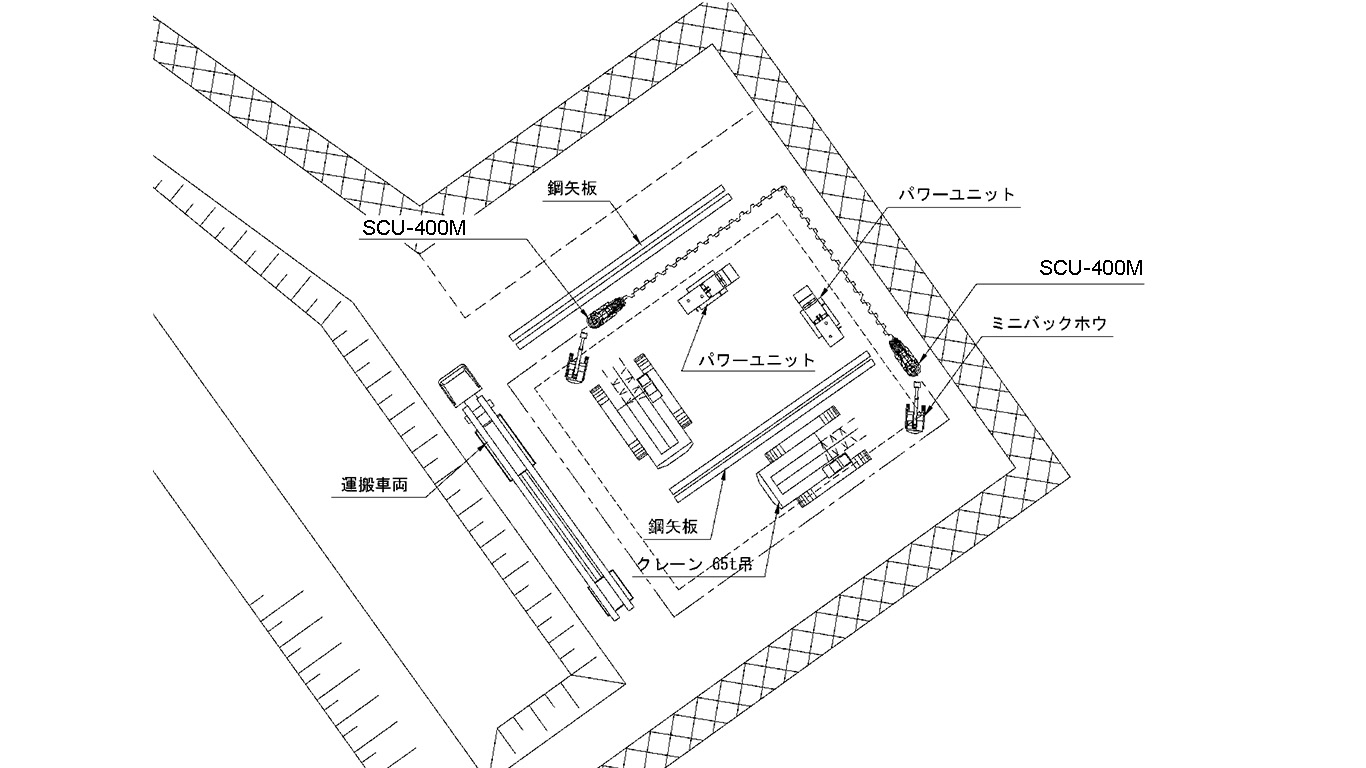

施工平面図
![](https://www.giken.com/ja/wp-content/uploads/field_image222.jpg)

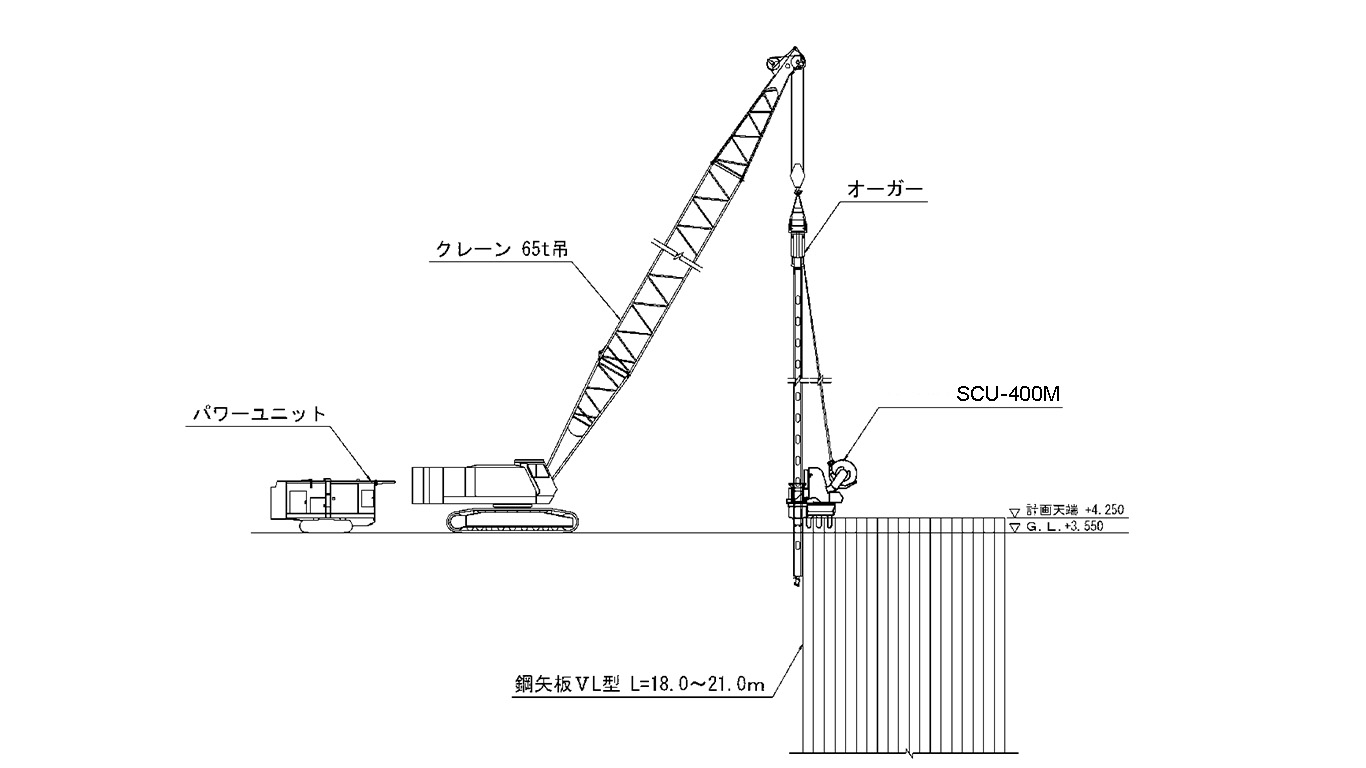

施工側面図

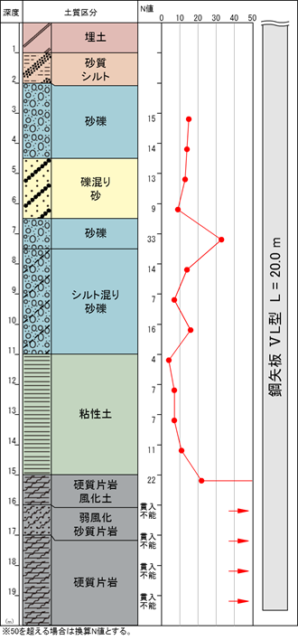

土質柱状図
![](https://www.giken.com/ja/wp-content/uploads/field_image219-298x640.png)
引用元:圧入工法設計・施工指針 2020 年版【参考資料】(発行/国際圧入学会)
