FoundixⅡ:工務CADソフト

杭材の自動配置

杭材の種類、型式を選択し、法線または任意の点を指定することで自動的に杭材が連続配置されます。

杭材配置の操作

1杭材の種類、型式を選択します。

杭材配置ダイアログ
杭材配置対応例

2法線を指定します。

杭材配置法線指定

法線ナビゲータ機能

法線ナビゲータにより、杭材の型式に合ったコーナー施工に最適な法線が自動表示されます。

法線ナビゲータ機能1
法線に平行に、スムーズな施工を可能とするナビ線が表示されます。

法線ナビゲータ機能2
選択されたナビ線を法線として杭材が配置されます。

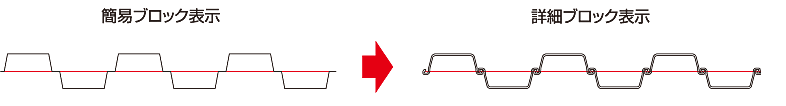

詳細ブロック表示機能
